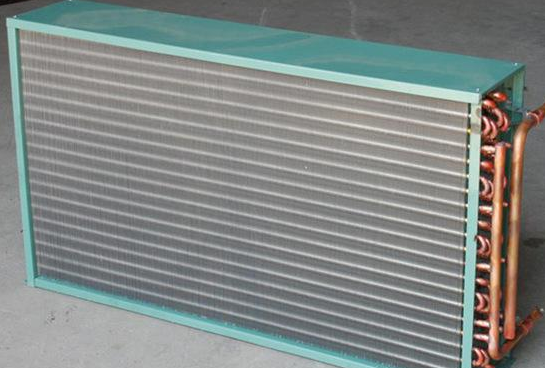

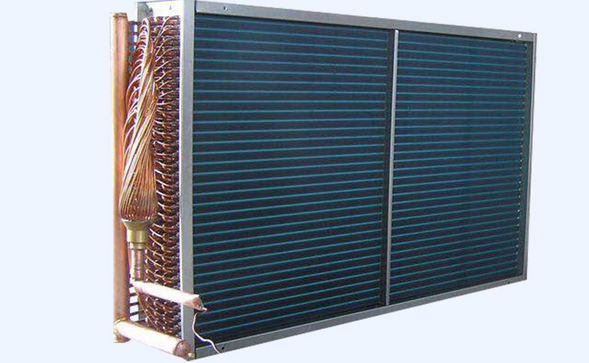

中央空調蒸發器圖片解析

　　在中央空調內部有這樣一個部件，它利用液態低溫制冷劑在低壓下易蒸發，轉變?yōu)檎魵獠⑽毡焕鋮s介質的熱量，達到制冷目的，是中央空調必不可少的一部分，說到這里大家或許應該已經猜測到小編說的是蒸發器，接下來中央空調維修網小編來給大家詳細講解一下中央空調蒸發器的相關知識。

　　一、什么是中央空調蒸發器

　　對于低蒸發率，也可以使用活塞式壓縮機，葉片式壓縮機或螺桿式壓縮機。蒸發設備結構緊湊，占地面積小，占地面積小。機房可以節省冷卻系統。對于需要擴大蒸發設備但蒸汽供應不足，供水能力不足，空間不足的現有設備，特別是在低溫蒸發需要冷凝水冷凝的情況下，可以節省并節省能源。

　　二、中央空調蒸發器分類

　　(1)臥式蒸騰器

　　1、其與臥式殼管式冷凝器的結構基本相似。按供液方法可分為殼管式蒸騰器和干式蒸騰器兩種。臥式殼管式蒸騰器廣泛使用于閉式鹽水循環體系。其首要特點是：結構緊湊，液體與傳熱表面接觸好，傳熱系數高?？墒撬枰淙牒芏嘀评鋭褐鶎φ趄v溫度將會有必定的影響。且當鹽水濃度下降或鹽水泵因故停機時，鹽水在管內有被凍結的或許。若制冷劑為氟利昂，則氟利昂內溶解的潤滑油很難回來壓縮機。此外清洗時需停止作業。

　　2、干式氟利昂蒸騰器 首要差異在于：制冷劑在管內活動，而載冷劑在管外活動。節流后的氟利昂液體從一側端蓋的下部進入蒸騰器，通過幾個流程后從端蓋的上部引出，制冷劑在管內隨著活動而不斷蒸騰，所以壁面有一部分為蒸氣所占有，因此，它的傳熱效果不如滿液式?？墒撬鼰o液柱對蒸騰溫度的影響，且因為氟利昂流速較高(≥4m/s)，則回油較好。此外，因為管外充入的是很多的載冷劑，然后減緩了凍結的風險。這種蒸騰器內制冷劑的充注量只需滿液式的1/2～l/3或更少，故稱之為“干式蒸騰器”。

　　(2)立管式蒸騰器

　　立管式和螺旋管式蒸騰器的共同點是制冷劑在管內蒸騰，整個蒸騰器管組沉浸在盛滿載冷劑的箱體內(或池、槽內)，為了保證載冷劑在箱內以必定速度循環，箱內焊有縱向隔板和裝有螺旋攪拌器。載冷劑流速一般為0.3～0.7m/s，以增強傳熱。

　　這兩種蒸騰器只能用于開式循環體系，故載冷劑必須對錯揮發性物質，常用的是鹽水和水等。如用鹽水，蒸騰器管子易被氧化，且鹽水易吸潮而使?jié)舛认陆怠＿@兩種蒸騰器可以直接調查載冷劑的活動情況，廣泛用于以氨為制冷劑的鹽水制冷體系。

　　(3)冷卻排管

　　冷卻排管是用來冷卻空氣的一種蒸騰器。廣泛應用于低溫冷藏庫中，制冷劑在冷卻排管內活動并蒸騰，管外作為傳熱介質的被冷卻空氣作天然對流。

　　冷卻排管最大的長處是結構簡略，便于制作，對庫房內儲存的非包裝食物造成的干耗較少。但排管的傳熱系數較低，且融霜時操作困難，不利于實現自動化。關于氨直接冷卻體系用無縫鋼管焊制，選用光管或繞制翅片管;關于氟利昂體系，大都選用繞片或套片式銅管翅片管組。

　　1、蛇管式排管

　　蛇管式頂管重力供液或氨泵供液均可;單排和雙排蛇管式墻排管可用于下進上出式的氨泵供液體系及重力供液體系，對單根蛇管式排管還可用于氨泵上進下出供液體系和熱力膨脹閥供液體系。

　　蛇管式排管的長處是結構簡略，易于制作，存液量較小，適用性強。其首要缺點為排管下段發生的蒸氣不能及時引出，必須通過排管的全長后才能排出，故傳熱系數小，汽液二相活動阻力大。

　　2、U形排管

　　常用的U形排管由兩層或四層潤滑無縫鋼管構成。U形頂排管長處是結霜比較均勻，制作和安裝較便利，充液量小，約占其容積的50%，適用重力供液體系和氨泵下進上出氨制冷體系，在冷庫中獲得較廣泛的應用。但其占據庫房的有用空間較多，且上層排管不易除霜。

以上就是小編解答關于《中央空調蒸發器圖片解析》的全部內容了，如果您還想要了解更多關于 中央空調清洗、 中央空調維修 等相關的知識，請持續關注我們！
